Разберите современный мотор колесо вентилятора — и сразу заметите отличие. Никакого привычного вала между двигателем и крыльчаткой. Ротор встроен непосредственно в рабочее колесо. Эта особенность и определяет всё остальное.
Десятилетиями схема с отдельным мотором казалась безальтернативной. Пока кто-то не задал вопрос: а зачем нам все эти промежуточные звенья? Убрали ремни. Убрали шкивы. Получили устройство, которое занимает вдвое меньше места и работает заметно тише.
Вентиляторы данного типа сейчас активно замещают стандартные электродвигатели. Причём разработчики уделяли особое внимание именно аэродинамике — форма каждой лопатки влияет на то, сколько воздуха прокачает устройство при той же мощности.
Мотор колесо в вентиляторах ключевые принципы
Принцип действия мотор колеса

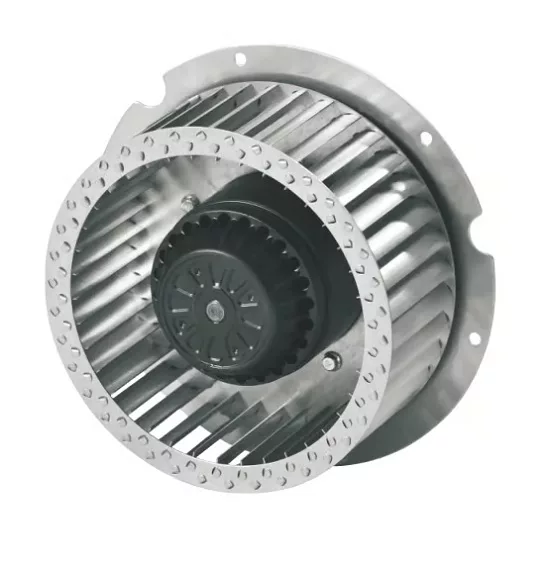

Обычный вентилятор работает так: электродвигатель вращает вал, вал крутит крыльчатку. Тут принцип другой. Ротор расположен по внешнему периметру рабочего колеса. Статор зафиксирован в центре. Магнитное поле вращает внешнюю часть вместе с лопатками — никаких посредников.
Включаете двигатель постоянного тока — возникает электромагнитное взаимодействие между статором и ротором. Крутящий момент передаётся напрямую. Энергия превращается в движение воздуха практически без потерь. Нет трения в лишних подшипниках, нет изгиба ремня.
Центробежные вентиляторы с такой компоновкой держат стабильный расход воздуха даже когда нагрузка скачет. Контроллер меняет скорость путём изменения частоты тока. Вам нужно больше производительности? Увеличили частоту. Нужно меньше? Снизили.
Конструктивные особенности и компоненты
Если разобрать такое устройство, увидите несколько основных частей:
- Рабочее колесо со встроенным ротором
- Статор с обмотками в центре
- Лопатки, которые загнуты назад
- Электронное коммутирующее устройство
Диаметр рабочего колеса бывает разным. Компактные модели — 250 мм. Крупные промышленные — до 630 мм и больше. Почему лопатки загнутые назад? Потому что такая геометрия снижает турбулентность. Воздух идёт плавнее, КПД выше.
Некоторые производители поставляют вентилятор вместе со схемой подключения. Это упрощает монтаж, особенно когда интегрируете в существующую систему. AC двигатели постепенно отходят на второй план — их вытесняют EC-моторы с внешним ротором, управляемым электронным коммутирующим устройством.
Конструкция рассчитана на серьёзные перепады температур. Максимальная температура перемещаемой среды может быть довольно высокой — воздух с примесями, пары, всё это устройство выдерживает без потери своих свойств. Материалы держат нагрузку даже в агрессивных условиях.
Сравнение с традиционными двигателями
Стандартные электродвигатели передают момент через вал. Это значит: дополнительная масса, больше места, лишние точки, где что-то может сломаться. Каждый подшипник, каждая муфта — источник вибрации и шума.

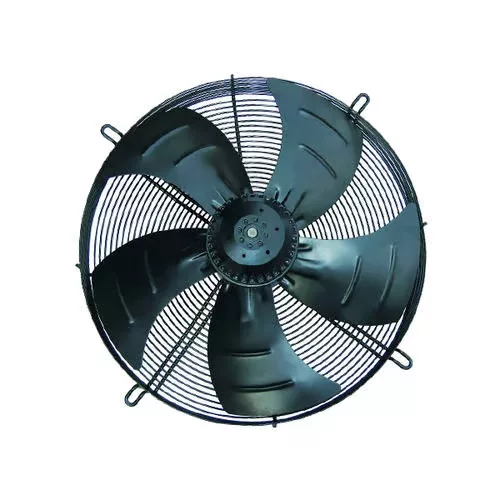

Осевые вентиляторы старой конструкции громоздкие из-за выступающего мотора. Если у вас ограниченное пространство — это проблема. Технология с внешним ротором решает вопрос радикально: двигатель не торчит за пределы колеса.
Балансировка тоже проще. В классической схеме балансируют вал отдельно, крыльчатку отдельно, потом соединяют и надеются, что всё сойдётся. Здесь рабочее колесо и ротор — одна деталь. Сбалансировали раз — и готово.
Традиционные системы с AC двигателями жрут энергию постоянно, даже когда полная мощность не нужна. Хотите регулировать обороты? Ставьте частотный преобразователь, усложняйте систему.
Преимущества технологии мотор колеса в вентиляторах
Повышенная энергоэффективность и экономия
Прямой привод даёт прирост КПД примерно на 15-20% против ременной передачи. Для завода, где вентиляторы молотят круглые сутки, это серьёзная экономия электроэнергии. За год набегает прилично.
Электронное управление позволяет менять обороты в широких пределах скоростей. Система обработки воздуха работает вполсилы? Вентилятор снижает потребление автоматически. Пик нагрузки? Выходит на максимум.
Конкретные цифры из практики:
- Энергопотребление падает на 18-25% в режиме частичной нагрузки
- Более дорогое оборудование окупается за 2-3 года
- Расходы на обслуживание меньше — нет изнашиваемых передач
Особенно заметно в торговых центрах, офисах, где потребность в вентиляции меняется в течение дня. Утром народу мало — вентиляция на минимуме. В обед толпа — на максимуме.
Компактность и снижение габаритов
Убрали выступающий двигатель — устройство стало компактнее. Вентиляторы данного типа сконструированы специально под ограниченные пространства. За подвесным потолком, в технической шахте, внутри вентиляционного блока — туда они влезают без проблем.
В стандартном исполнении диаметр рабочего колеса 250 мм. Это значит, втыкаете в канал 250 мм — и всё работает, никаких переходников. Нужна большая производительность? Берёте модель с диаметром рабочего колеса 250-630 мм. Но даже она компактнее традиционного аналога той же мощности.
Монтажники это ценят: меньше возни, проще добраться до креплений при обслуживании. Некоторые установки идут с вертикальным положением ротора — это экономит площадь при напольном размещении.
Уменьшение уровня шума и вибраций
Нет ременной передачи, нет лишних подшипников — источников вибрации резко меньше. Вал на высоких оборотах, даже с минимальным дисбалансом, создаёт колебания. Они передаются на корпус, потом на конструкции здания. Получаете гудящие стены.
Тут ротор сбалансирован с рабочим колесом как единое целое. Результат — вибрации на корпусе почти нет. В жилых домах, гостиницах, больницах это критично.
Аэродинамический шум тоже ниже за счёт точной геометрии лопаток. Высокоэффективные EC-технологии, загнутые назад лопатки — всё это обеспечивает плавный поток. Нет срывов, нет завихрений, которые дают характерный свист.
Замеры показывают: уровень шума падает на 5-8 дБ. Звучит не очень впечатляюще, но децибелы — логарифмическая шкала. Это означает почти двукратное снижение звукового давления.
Перспективы и области применения мотор колеса в вентиляторах
Применение в системах отопления, вентиляции и кондиционирования
Современные установки обработки воздуха требуют точного контроля. Приточно-вытяжная система с рекуперацией? Там критически важен баланс расходов на притоке и вытяжке. Электронное управление моторами колес позволяет синхронизировать два вентилятора с точностью до пары процентов.
Системы кондиционирования выигрывают от компактности. Вентилятор помещается внутри внутреннего блока, габариты блока не растут. Для канальных кондиционеров за фальшпотолком это важно — каждый сантиметр на счету.
Допустимый диапазон температур перемещаемой среды широкий. Холодный наружный воздух зимой, нагретый после калорифера летом — материалы выдерживают такие перепады температур годами.
Типичные применения:
- Приточные и вытяжные установки офисных зданий
- Вентиляция торговых центров с переменным расходом
- Канальные блоки кондиционеров
- Установки с рекуперацией тепла
Использование в промышленных вентиляторах и воздуходувках
Промышленность жёсткая. Вентиляторы должны пахать месяцами без остановки. Никаких изнашиваемых передаточных элементов — межремонтный интервал резко вырастает.
В прочих установках обработки воздуха вроде окрасочных камер, сушильных шкафов, систем аспирации важна стабильность. Привод вентилятора с внешним ротором держит постоянный расход, даже когда фильтры забиваются и сопротивление растёт.
Агрессивные среды? Применяют специальное исполнение с защитным покрытием обмоток. Вентиляторы предназначены для работы с воздухом, где есть пыль, химические пары, влага. При грамотном подборе материалов устройство тянет годами.
Отдельная ниша — установки вытяжных шкафов в лабораториях и на производствах. Там нужна точная регулировка расхода, чтобы поддерживать заданное разрежение в шкафу. Электронное управление справляется с этим намного лучше традиционных заслонок.
Новые разработки и возможности
Производители внедряют умные функции. Современные контроллеры способны:
- Компенсировать загрязнение фильтров, увеличивая обороты автоматически
- Диагностировать неисправности по вибрациям и потребляемому току
- Общаться с центральной системой управления зданием по цифровым протоколам
- Оптимизировать энергопотребление в зависимости от времени суток и количества людей
Направление вращения в некоторых моделях меняется программно. Это упрощает унификацию: один вентилятор подходит и для притока, и для вытяжки. Просто настраиваете параметры контроллера по-разному.
Исследования аэродинамики идут дальше. Разработчики тестируют переменную геометрию лопаток, биоморфные формы, новые сплавы. Цель — выжать максимум производительности при минимуме затрат энергии и шума.
Интересное направление — гибридные системы. Несколько малых мотор колес работают синхронно вместо одного большого вентилятора. Получаете резервирование и гибкость в управлении потоками воздуха по разным зонам здания.
Технология проникает в быт. Кухонные вытяжки, бытовые рекуператоры, даже напольные вентиляторы всё чаще идут с моторами, где ротор расположен снаружи. Покупатели ценят тихую работу и низкие счета за электричество. Производители довольны — меньше гарантийных возвратов.
